Module ABS Bosch : pannes fréquentes et réparation
Le voyant ABS allumé est l'un des problèmes les plus fréquents sur les véhicules des années 90. Avant de remplacer le bloc complet (500 à 1500€), sachez que dans 80% des cas, la panne est électronique et réparable.
Qu'est-ce que le module ABS Bosch ?
Architecture
Le système ABS se compose de :
C'est ce module électronique qui nous intéresse. Il traite les signaux des capteurs et commande les électrovannes pour empêcher le blocage des roues au freinage.
Versions Bosch courantes
Symptômes d'un module ABS défaillant
Voyant ABS allumé en permanence
Le voyant s'allume au démarrage (test) puis doit s'éteindre après quelques mètres. S'il reste allumé, le système a détecté un défaut et s'est désactivé.
Voyant ABS + voyant frein
Combinaison plus grave : peut indiquer un problème de communication interne ou un court-circuit dans le module.
ABS qui se déclenche à basse vitesse
Le module interprète un signal parasite comme un blocage de roue et active les électrovannes à 5-10 km/h. Très dangereux car cela allonge la distance de freinage.
Pompe ABS qui tourne sans arrêt
Le module commande la pompe de retour en continu — soit un court-circuit interne, soit un défaut de capteur interprété en boucle.
Causes des pannes
Soudures sèches sur le PCB
La cause n°1. Le module est fixé directement sur le bloc hydraulique métallique. Les vibrations moteur + les pulsations hydrauliques fatiguent les soudures. Après 25-30 ans, de nombreux joints se fissurent.
Zones critiques :

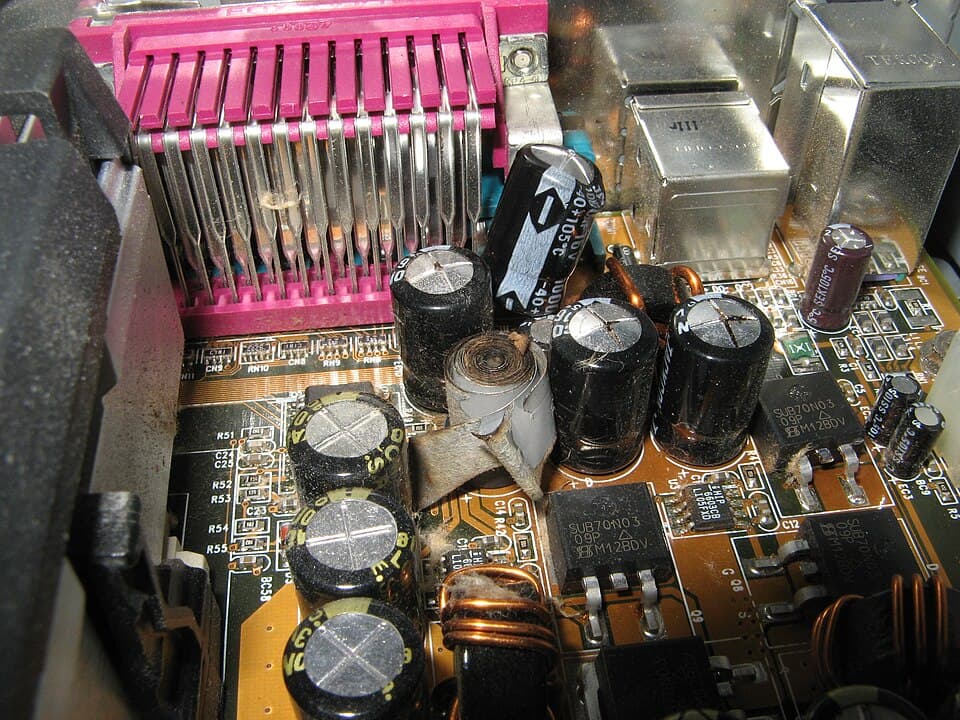

Condensateurs desséchés
Les condensateurs de découplage et de filtrage perdent leur capacité. Le module devient sensible aux parasites électriques et génère des faux codes défaut.
Corrosion du connecteur
L'humidité s'infiltre dans le connecteur (situé en compartiment moteur, exposé aux projections). Les broches s'oxydent et créent des résistances parasites.
Composants de puissance HS
Les transistors qui pilotent les électrovannes (courant élevé, commutations rapides) peuvent claquer par surcharge thermique.
Diagnostic avant envoi
Lecture des codes défaut
Un lecteur OBD (ou outil constructeur) peut lire les codes ABS :
Test des capteurs de roue
Avant d'incriminer le module :
1. Mesurez la résistance de chaque capteur (800-1200 ohms typique)
2. Vérifiez l'entrefer (0.5-1.5mm selon le modèle)
3. Inspectez les câbles (souvent coupés près du moyeu)
Si tous les capteurs sont OK et que le défaut persiste → module en cause.
Notre procédure de réparation
1. Séparation module/bloc hydraulique
Le module est décollé du bloc avec précaution (joint d'étanchéité à préserver).
2. Inspection complète sous microscope
3. Reprise de toutes les soudures
Technique « reflow » contrôlée : chaque joint de soudure est refait au fer avec soudure fraîche et flux. Pas de reflow four (risque de déplacement de composants CMS).
4. Recapping si nécessaire
Remplacement des condensateurs défaillants par des modèles haute qualité.
5. Test fonctionnel
Simulation des signaux capteur sur banc → vérification de la réponse des drivers d'électrovanne.
Tarifs
Garantie 6 mois. Retour sous 7 jours ouvrés.
Véhicules les plus concernés
| Véhicule | Module | Panne typique |
|----------|--------|---------------|
| BMW E36 | Bosch 2.0 | Soudures sèches |
| BMW E34 | Bosch 2.0 | Soudures + condensateurs |
| Mercedes W124 | Bosch 2E | Corrosion connecteur |
| Mercedes W202 | Bosch 2E | Composant de puissance |
| VW Golf 3 VR6 | Bosch 5.0 | Soudures sèches |
| Audi 80 B4 | Bosch 5.0 | Condensateurs |
Un module ABS réparé est aussi fiable qu'un neuf — et coûte 5 à 10 fois moins cher.
