Alternateur et régulateur électronique : diagnostic des pannes de charge

Le voyant batterie qui s'allume est un signal d'alarme immédiat : votre alternateur ne charge plus correctement. Sur les véhicules vintage, le régulateur de tension électronique intégré est souvent le coupable — et il est réparable.

Fonctionnement de la charge

L'alternateur

Un générateur de courant alternatif triphasé entraîné par la courroie accessoire. Il produit une tension variable selon le régime moteur (14V à 3000 tr/min, mais potentiellement 20V+ à haut régime sans régulation).

Le régulateur de tension

Son rôle est critique : maintenir la tension de sortie entre 13.8V et 14.4V quel que soit le régime moteur ou la charge électrique. Il module le courant d'excitation du rotor (bobinage tournant) pour ajuster la production.

Le pont de diodes

6 diodes redressent le courant alternatif en courant continu. Si une diode claque, l'alternateur perd 1/3 de sa capacité.

Les pannes par symptôme

Voyant batterie allumé en roulant

Causes par fréquence :

1. Courroie cassée ou patinante (vérification visuelle)

2. Régulateur HS (ne fournit plus de courant d'excitation)

3. Charbons usés (plus de contact avec les bagues du rotor)

4. Pont de diodes claqué (production insuffisante)

5. Bobinage stator coupé ou en court-circuit

Batterie qui se décharge la nuit

Causes :

1. Diode de redressement passante en inverse → courant de fuite permanent

2. Consommateur parasite (autre module, éclairage) — pas l'alternateur

3. Régulateur qui ne coupe pas totalement l'excitation au repos

Test : Moteur arrêté, mesurez le courant de repos (ampèremètre en série sur la borne négative). Normal : <50mA. Suspect : >100mA.

Surtension (ampoules qui grillent, modules HS)

Cause : Régulateur défaillant en mode « passant » → l'excitation est permanente → tension monte à 16-18V → destruction des ampoules et de l'électronique embarquée.

Danger : Une surtension prolongée peut détruire le calculateur moteur, le module ABS, l'autoradio et tous les modules électroniques. C'est une urgence.

Bruit de roulement / sifflement

Cause mécanique : Roulement d'alternateur usé. Pas électronique, mais si ignoré, le rotor peut toucher le stator et tout détruire.

Diagnostic au multimètre

Test 1 : Tension de charge

Moteur au ralenti, mesurez aux bornes de la batterie :

Test 2 : Test de débit

Moteur au ralenti, allumez tous les consommateurs (phares, dégivrage, ventilation max). La tension doit rester > 13.2V. Si elle chute sous 12.5V, l'alternateur ne suit pas (diode claquée ou bobinage faible).

Test 3 : Courant d'excitation

Débranchez le connecteur d'excitation de l'alternateur. Mesurez la résistance du rotor (entre les bagues collectrices) :

Test 4 : Pont de diodes

Avec un multimètre en mode diode, testez chaque diode entre le stator et le + (puis le -). Chaque diode doit conduire dans un sens (~0.5V) et bloquer dans l'autre (OL). Une diode passante dans les deux sens = claquée.

Réparation du régulateur

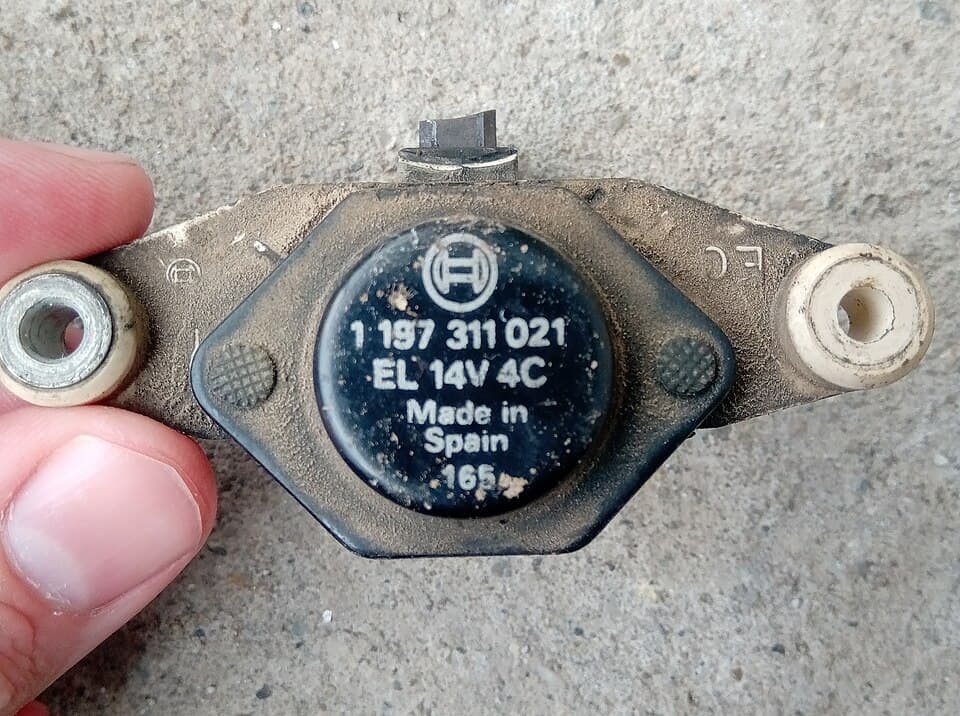

Régulateurs classiques (Bosch, Valeo, Denso)

Le régulateur est un petit circuit intégré qui compare la tension batterie à une référence interne. Si la tension est basse → il augmente l'excitation. Si elle est haute → il diminue.

Composants défaillants courants :

Notre réparation

Pour les alternateurs dont le régulateur n'est plus disponible en neuf :

Quand remplacer l'alternateur complet ?

Tarifs

Note : nous ne réparons pas les parties mécaniques (roulement, poulie). Uniquement l'électronique.
