BMW E30 Cabriolet : réparation du module de capote électrique

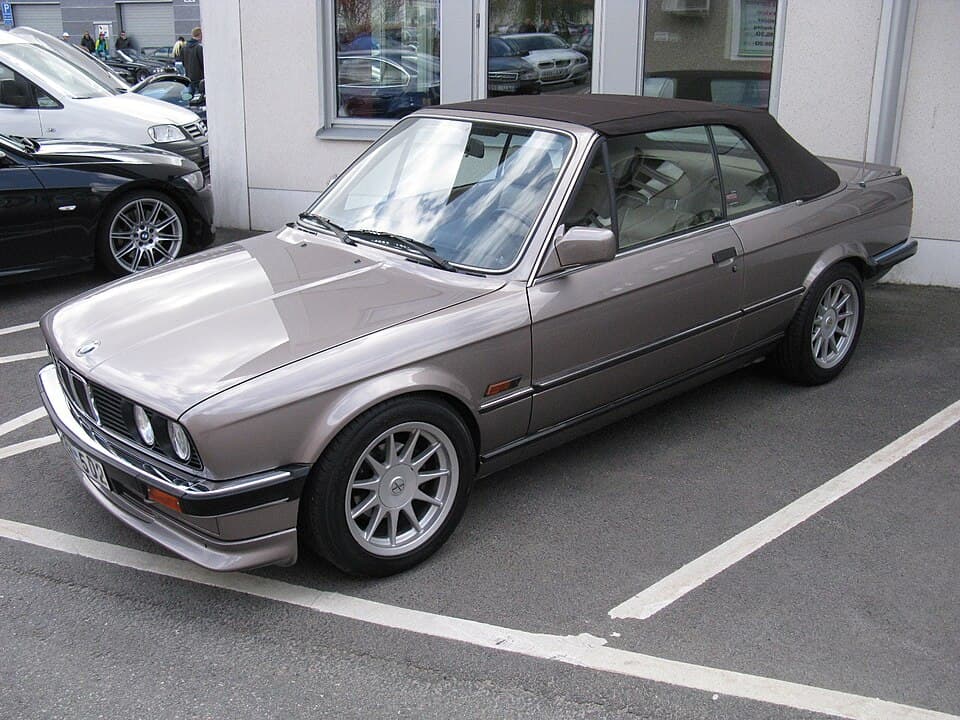

La BMW E30 Cabriolet (1986-1993) est l'un des cabriolets les plus désirables de sa génération. Sa capote électro-hydraulique est un élément de confort appréciable, mais après plus de 30 ans, le module de commande qui la pilote peut montrer des signes de fatigue.

Comment fonctionne la capote de la BMW E30 Cabriolet ?

Le système électro-hydraulique

La capote de la E30 Cabriolet fonctionne grâce à :

La séquence d'ouverture/fermeture

Le module orchestre une séquence précise :

1. Déverrouillage des crochets avant (aimants)

2. Levée de l'arceau principal

3. Repliement progressif de la toile

4. Fermeture du couvercle de rangement

5. Confirmation de fin de course

Si un capteur ou un composant du module est défaillant, la séquence s'interrompt à mi-chemin.

Les pannes du module de capote

Relais internes grillés

Le module contient 4 à 6 relais qui commandent la pompe hydraulique dans les deux sens et les aimants de verrouillage. Après 30 ans et des milliers de cycles, leurs contacts s'oxydent et finissent par coller ou ne plus conduire.

Symptômes :

Condensateurs du circuit de temporisation

Le module utilise des condensateurs pour chronométrer les séquences. Un condensateur desséché crée des temporisations incorrectes — la séquence démarre mais s'arrête trop tôt ou ne passe pas à l'étape suivante.

Symptôme typique : La capote commence à bouger, s'arrête après 2-3 secondes, puis plus rien. Le module « pense » que le temps imparti est écoulé alors que le vérin n'a pas fini sa course.

Soudures froides sur le connecteur

Le module est soumis aux vibrations du véhicule. Les soudures du connecteur principal se fissurent avec le temps, créant des contacts intermittents.

Symptôme : La capote fonctionne parfois parfaitement, parfois pas du tout. Le comportement change si vous appuyez sur le module ou si la température varie.

Transistors de puissance

Les transistors qui pilotent la pompe hydraulique supportent un courant important. Après des milliers de cycles, ils peuvent s'ouvrir (circuit ouvert) ou claquer en court-circuit.

Symptôme : La pompe ne s'active plus, ou elle tourne dans un seul sens.

Diagnostic avant envoi

Avant de nous envoyer le module, vérifiez ces points :

1. La pompe hydraulique fonctionne-t-elle ?

Débranchez le connecteur du module. Alimentez directement la pompe en 12V (attention à la polarité). Si elle tourne et que du liquide circule, la pompe est OK et c'est le module qui est en cause.

2. Le niveau de liquide hydraulique

Vérifiez le réservoir de la pompe. Un niveau bas peut empêcher le fonctionnement mais aussi indiquer une fuite aux vérins (joint torique usé).

3. Les capteurs de position

Les fins de course sont des micro-interrupteurs mécaniques. Vérifiez leur état avec un multimètre en position Ohm — ils doivent conduire quand la capote les actionne.

4. L'interrupteur cockpit

L'interrupteur de commande peut aussi être en cause. Testez la continuité dans les deux positions.

Notre réparation du module capote

Ce que nous faisons

1. Remplacement de tous les relais

Relais neufs de qualité avec contacts en alliage AgSnO2 résistant à l'arc électrique.

2. Recapping complet

Tous les condensateurs électrolytiques remplacés par des Nichicon 105°C.

3. Remplacement des transistors de puissance

Transistors MOSFET modernes, plus robustes que les bipolaires d'origine.

4. Reprise des soudures

Connecteur principal et zones de puissance entièrement reprises au fer.

5. Test fonctionnel

Simulation de la séquence complète sur banc : vérification de la temporisation, du courant de pompe, et des sorties capteurs.

Localisation et démontage du module

Le module de capote de la E30 Cabriolet est logé derrière le panneau de garniture arrière, côté gauche, accessible en repliant la banquette ou en retirant le panneau latéral du coffre.

Démontage :

1. Rabattez la banquette arrière

2. Retirez le panneau latéral gauche (3 clips + 1 vis)

3. Identifiez le module (boîtier noir avec un connecteur multi-broches)

4. Débranchez le connecteur (patte de retenue)

5. Dévissez les 2 vis de fixation

Attention : Notez la position exacte et prenez une photo avant déconnexion.

Questions fréquentes

La capote restera-t-elle bloquée pendant la réparation ?

Oui, la capote sera immobilisée dans sa dernière position pendant l'absence du module (7-14 jours). Planifiez la réparation quand la capote est fermée — c'est plus prudent en cas d'intempéries.

Peut-on manœuvrer la capote manuellement ?

En urgence, on peut déverrouiller les crochets avant manuellement (clé Allen) et replier/déplier la capote à la main. C'est laborieux mais possible.

Le module est-il le même sur toutes les E30 Cabriolet ?

Il existe deux versions principales : une pour les premiers modèles (1986-1989) et une pour les tardifs (1990-1993). Indiquez-nous l'année et le numéro de châssis pour que nous vérifions la compatibilité.

Tarifs

Diagnostic gratuit, rapport photo, garantie 6 mois.
