BMW E36 : pannes électroniques fréquentes et solutions

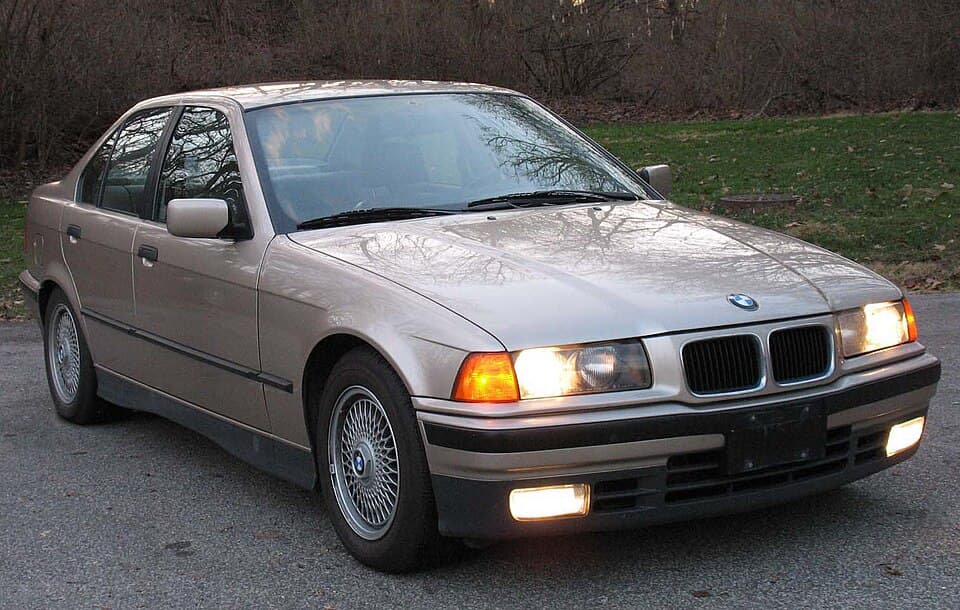

La BMW E36 (Série 3, 1990-2000) est l'une des BMW les plus populaires de la décennie 90. Disponible en berline, coupé, cabriolet et compact, elle s'est vendue à plus de 2,7 millions d'exemplaires. Trente ans plus tard, son électronique — conçue par Bosch, VDO et BMW elle-même — commence à montrer ses limites.
Le tableau de bord VDO / Motometer
Une instrumentation modulaire
Le cluster de la E36 rassemble tachymètre, compte-tours, jauge d'essence, indicateur de température, et selon les versions un OBC (On-Board Computer) à afficheur LCD. Ce cluster, fabriqué par VDO ou Motometer selon les marchés, est monté derrière une façade caractéristique et échangeable.
Pixels manquants sur l'OBC
L'afficheur LCD de l'ordinateur de bord est le point faible n°1 des E36. Il affiche la consommation, la vitesse moyenne, le kilométrage de trajet et les alertes de maintenance. La dégradation de la nappe conductrice entre l'écran et le circuit imprimé entraîne la disparition progressive de lignes entières.
Symptômes :
Notre réparation : Remplacement de la nappe, reconditionnement des contacts, test complet de l'afficheur. À partir de 79€.
Aiguilles paso-à-paso
Les aiguilles de tachymètre, compte-tours et jauge carburant sont commandées par des moteurs pas-à-pas (stepper motors). Ces petits actionneurs cumulent des millions de pas en 30 ans d'utilisation.
Pannes observées :
Notre réparation : Remplacement des moteurs pas-à-pas défectueux, recalibration des aiguilles en position zéro. À partir de 99€ par canal.
Le calculateur DME Bosch Motronic
Versions équipant l'E36
Condensateurs défaillants
Même syndrome que sur l'E30 et l'E34 : après 30 ans, les condensateurs électrolytiques du calculateur moteur sont en fin de vie. Le Motronic 3.1 (le plus courant) contient une vingtaine de condensateurs dont certains sont critiques pour la régulation du ralenti et le démarrage à froid.
Symptômes progressifs :
Notre réparation : Recapping complet avec Nichicon 105°C, reprise des soudures connecteur 88 broches. À partir de 169€.
Soudures sur le connecteur 88 broches
Le connecteur principal du DME E36 est un connecteur 88 voies qui supporte les connexions de tous les capteurs et actionneurs moteur. Les soudures de ce connecteur sur le PCB sont connues pour se fissurer, créant des problèmes intermittents extrêmement difficiles à localiser par les méthodes classiques.
Test empirique : Si votre panne disparaît quand vous chauffez ou refroidissez le boîtier, c'est très probablement une soudure froide sur ce connecteur.
Le module de confort et l'IKE
Le module IKE (Instrument Cluster Electronics)
Sur les E36 avec affichage avancé, l'IKE est le cerveau du tableau de bord. Il gère les témoins de contrôle, les avertissements de maintenance et la communication avec le reste du véhicule via le bus CAN ou K-Line (selon l'année).
Un IKE défaillant peut causer :
Module de confort GM5
Le module GM5 gère les fonctions de confort de la E36 :
Panne typique : Disparition de la fonction One-Touch ou fermeture centralisée qui ne répond plus qu'à une direction. La cause est presque toujours un relais interne vieilli ou un condensateur de découplage défaillant.
Antenne automatique et système radio
L'antenne électrique (Motometer/Hirschmann)
Beaucoup de E36 (surtout cabriolet) sont équipées d'une antenne électrique motorisée. Le moteur d'antenne cumule lui aussi les pannes : moteur grillé, engrenages cassés, bague de contact oxydée.
Ce n'est pas un sujet électronique complexe, mais la réparation est délicate (accès difficile dans le passage de roue).
Conseils avant envoi
Pour une E36, il est souvent rentable de nous envoyer simultanément :
1. Le cluster (compteur)
2. Le calculateur DME
Cela permet d'éviter les frais de port doubles et de faire une révision complète en une fois. Nous pratiquons un tarif groupé avantageux.
Tarifs BMW E36
Diagnostic gratuit, rapport détaillé, garantie 6 mois.
