Capteur de vitesse (VSS) : panne, diagnostic et réparation sur voiture ancienne

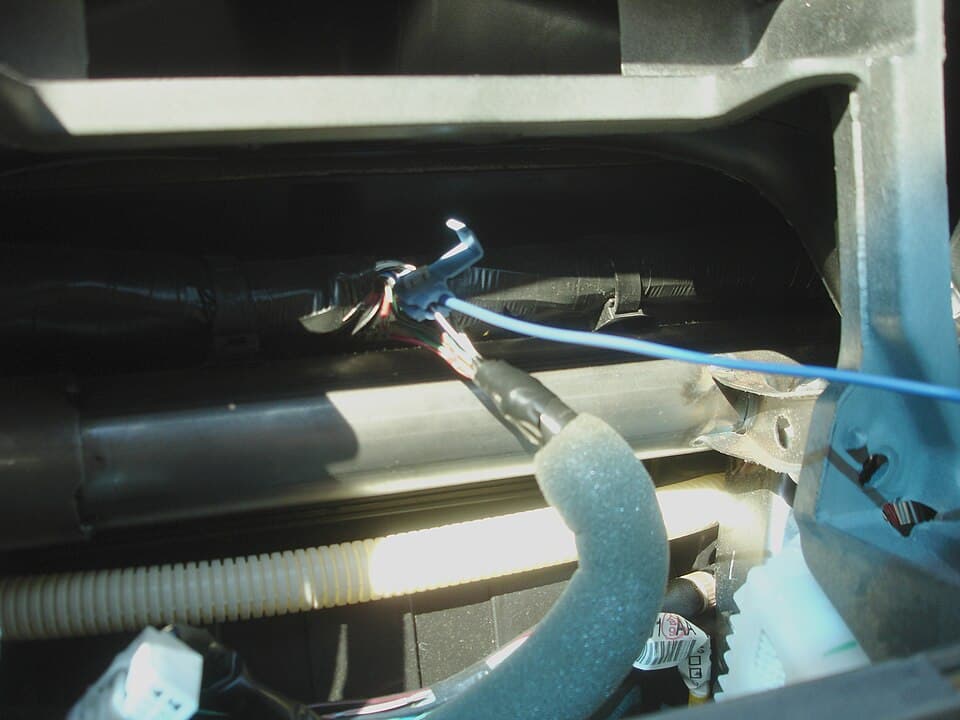

Image : VSS wire tap with quick connect open, Wikimedia Commons
Le capteur de vitesse, ou VSS (Vehicle Speed Sensor), transmet l'information de vitesse du véhicule à plusieurs systèmes électroniques à la fois : le compteur, le calculateur d'injection, le régulateur de vitesse et parfois la boîte automatique. Une panne à cet endroit provoque des symptômes qui touchent souvent plusieurs organes en même temps, ce qui complique le diagnostic si l'on ne pense pas à ce composant.
Rôle du capteur de vitesse dans une voiture des années 80-2000
Sur la majorité des véhicules équipés d'un compteur électronique (à partir du milieu des années 80), le capteur de vitesse remplace ou complète le câble mécanique traditionnel. Il est généralement placé sur la sortie de boîte de vitesses ou sur le différentiel, et génère un signal impulsionnel (inductif ou à effet Hall) proportionnel à la vitesse de rotation.
Ce signal est ensuite utilisé par :
Symptômes typiques d'un capteur VSS défaillant
Diagnostiquer un capteur de vitesse en panne
1. Contrôle visuel du capteur et de son connecteur : oxydation, fil dénudé, connecteur mal enclenché sont des causes fréquentes, bien plus courantes qu'un capteur réellement défectueux.
2. Mesure de la résistance du capteur (pour les capteurs inductifs) au multimètre, à comparer à la valeur constructeur.
3. Contrôle du signal de sortie à l'oscilloscope ou avec un multimètre en mode fréquence, roue levée, pour vérifier la cohérence du signal généré.
4. Vérification du câblage entre le capteur et le calculateur ou le combiné d'instruments : un fil coupé ou une masse défaillante donne exactement les mêmes symptômes qu'un capteur mort.
Le combiné d'instruments peut aussi être en cause
Si le capteur et son câblage sont sains, le problème peut venir de l'étage de réception du signal dans le combiné d'instruments lui-même : un circuit intégré fatigué ou une soudure sèche empêche le traitement correct du signal entrant, même s'il arrive correctement au tableau de bord. C'est une panne que nous rencontrons régulièrement lors des diagnostics de compteurs anciens envoyés à l'atelier.
Tarifs indicatifs
Devis gratuit sous 24h, réparation postale possible depuis toute la France, garantie 6 mois.
Questions fréquentes
Pourquoi mon compteur de vitesse reste-t-il bloqué à zéro ?⌃
La cause la plus fréquente est un capteur de vitesse (VSS) défaillant, un connecteur oxydé ou un fil coupé entre le capteur et le combiné d'instruments. Un défaut dans l'étage de réception du tableau de bord est aussi possible si le capteur et le câblage sont sains.
Un capteur de vitesse en panne affecte-t-il autre chose que le compteur ?⌃
Oui. Le régulateur de vitesse, le calculateur d'injection et parfois la boîte automatique utilisent le même signal. Une panne du VSS peut donc provoquer des à-coups moteur ou un régulateur qui ne s'enclenche pas, en plus du compteur bloqué.
Comment tester un capteur de vitesse (VSS) ?⌃
On mesure d'abord sa résistance au multimètre (pour un capteur inductif) puis, si possible, son signal de sortie roue levée. Il faut aussi vérifier le câblage et le connecteur, souvent responsables des mêmes symptômes qu'un capteur mort.
