Oxydation des circuits imprimés : l'ennemi invisible de votre électronique auto

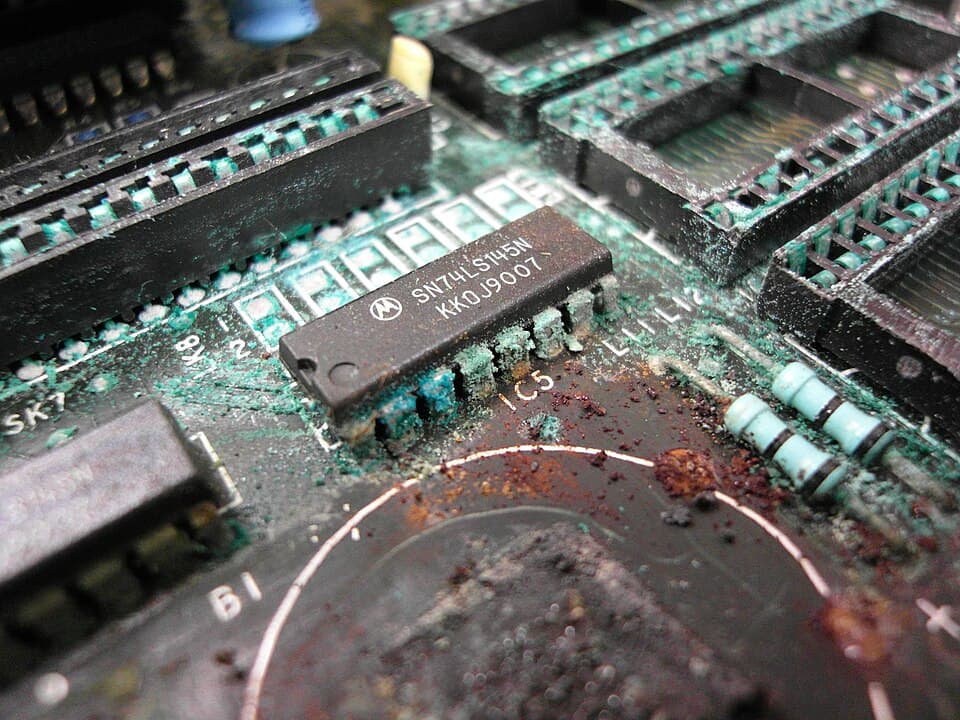

Quand un module électronique tombe en panne sur un véhicule vintage, on pense immédiatement aux condensateurs ou aux soudures sèches. Mais un ennemi plus sournois peut être à l'œuvre : l'oxydation du circuit imprimé (PCB) lui-même.

Qu'est-ce que l'oxydation d'un PCB ?

Le circuit imprimé : une structure vulnérable

Un PCB automobile est constitué de :

Toutes ces couches sont vulnérables aux agressions chimiques et à l'humidité.

Types d'oxydation

Oxydation du cuivre :

Corrosion galvanique :

Deux métaux différents en présence d'humidité créent une pile électrochimique. Le cuivre des pistes et l'étain des soudures forment un couple galvanique classique.

Dendrites :

Des « cristaux » conducteurs poussent entre deux pistes proches sous tension. Ils créent des courts-circuits progressifs et invisibles à l'œil nu.

Causes en milieu automobile

Infiltration d'eau

Condensation

Les cycles jour/nuit créent de la condensation à l'intérieur des boîtiers. Un module qui passe de 60°C (moteur chaud) à -5°C (nuit d'hiver) condense l'humidité ambiante.

Fuite de condensateur

Le liquide (électrolyte) des condensateurs qui fuient est corrosif. Il attaque les pistes de cuivre à proximité immédiate et peut détruire des zones entières du PCB.

Batterie CMOS (horloge)

Les modules avec mémoire d'horloge (OBC BMW, autoradio, climatisation) ont une pile lithium CR2032 ou similaire. Après 20 ans, cette pile peut fuir un électrolyte alcalin extrêmement corrosif.

Comment détecter l'oxydation

Inspection visuelle

Inspection au microscope

Sous grossissement ×20 à ×40, on détecte :

Test électrique

Traitement de l'oxydation

Nettoyage initial

1. Brossage : Brosse fibre de verre pour retirer les dépôts grossiers

2. Bain ultrasons : 5-10 minutes dans un nettoyant spécial PCB (ex: Kontakt Chemie Elektronik-Reiniger)

3. Séchage : Air comprimé + étuve 60°C pendant 2h

Restauration des pistes

Si une piste est coupée par la corrosion :

1. Gratter le vernis protecteur de part et d'autre de la coupure

2. Poncer légèrement le cuivre pour retrouver un métal sain

3. Ponter avec un fil de cuivre étamé (wire jumper)

4. Souder proprement chaque extrémité

5. Protéger avec du vernis conforme (conformal coating)

Protection finale

Après réparation, application d'un vernis conforme (acrylique ou polyuréthane) sur les zones traitées. Ce vernis :

Prévention

À l'achat d'un véhicule vintage

Vérifiez systématiquement :

Stockage longue durée

Après réparation

Nous appliquons systématiquement un traitement anti-corrosion sur les modules réparés. C'est inclus dans notre tarif sans supplément.

Cas concrets rencontrés

BMW E36 — Module lève-vitres

Module situé dans le bas de portière conducteur. Infiltration d'eau par un joint de porte usé. 40% du PCB vert de corrosion. 3 pistes coupées, 2 résistances CMS court-circuitées par des dendrites.

Réparation : Nettoyage ultrasons, restauration de 3 pistes, remplacement de 2 résistances, vernis conforme. Module sauvé.

Mercedes W124 — Calculateur KE-Jetronic

Pile au lithium de l'horloge interne ayant fui. Zone de 2cm² de PCB détruite sous la pile. 8 pistes coupées.

Réparation : Retrait de la pile, nettoyage chimique, reconstruction de 8 pontages, test complet. Le véhicule redémarre.

VW Golf 3 — Module de confort

Condensateur C12 ayant fui depuis des années. L'électrolyte a rongé 4 pistes et un via (traversée de couche). Panne totale du verrouillage centralisé.

Réparation : Recapping complet + restauration des 4 pistes + nouveau via percé et métallisé. Module fonctionnel.

Tarifs réparation oxydation

La majorité des modules peuvent être sauvés même avec une corrosion visible. N'hésitez pas à nous envoyer des photos pour un avis rapide.
