Soudure CMS en réparation électronique auto : techniques et matériel

La soudure de composants montés en surface (CMS) est au cœur de la réparation d'électronique automobile vintage. Si les calculateurs des années 80 utilisent majoritairement des composants traversants, les modules des années 90 — et les remplacements modernes — font appel à des CMS de plus en plus petits.

Pourquoi la soudure CMS en automobile ?

Des composants de remplacement modernes

Beaucoup de composants d'origine ne sont plus fabriqués en version traversante. Les remplacements disponibles sont en boîtier CMS (0805, 0603, voire 0402). Un bon technicien doit maîtriser cette technique.

Les circuits des années 90

Les modules de confort BMW E36, les calculateurs Siemens MS41/MS42, les tableaux de bord Golf 3/4 — tous utilisent des CMS en grande quantité. Sans compétence CMS, impossible de les réparer correctement.

Le matériel indispensable

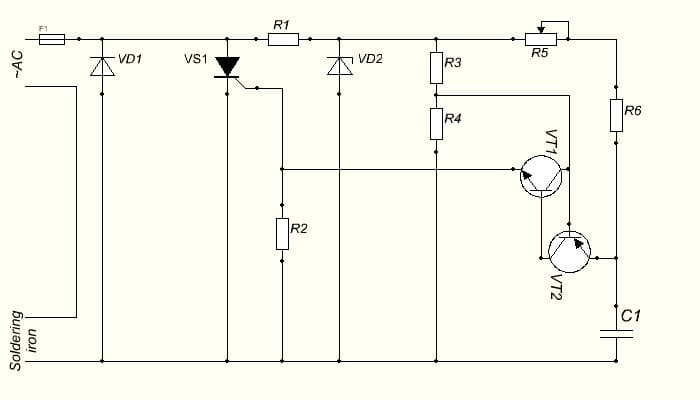

Station de soudure à température régulée

Le minimum absolu : une station avec panne fine (type Hakko T12 ou JBC C245) capable de descendre à 280°C. Les cartes automobiles sont souvent en FR4 multicouches avec plans de masse importants — il faut de la puissance (70W+) pour ne pas « cuire » un composant en attendant que la soudure fonde.

Notre choix : JBC CD-2BB avec pannes C245-030 (fine) et C245-907 (biseau large pour les plans de masse).

Flux de soudure

C'est LE consommable le plus important. Un bon flux :

Types recommandés :

Loupe binoculaire / microscope

Les résistances CMS 0603 mesurent 1.6 × 0.8 mm. À l'œil nu, impossible de vérifier la qualité d'une soudure. Un microscope binoculaire (×10 à ×40) est indispensable pour le travail de précision.

Tresse à dessouder et pompe

Pour retirer un composant CMS, la tresse à dessouder (2mm de large max) est plus efficace qu'une pompe classique. La tresse capte la soudure par capillarité sans risquer d'arracher les pads.

Techniques de soudure CMS

Méthode « drag soldering » (traînée)

Pour les circuits intégrés à nombreuses pattes (QFP, SOIC) :

1. Étamer légèrement un seul pad de coin

2. Positionner le composant avec une pince fine

3. Souder le coin étamé pour fixer le composant

4. Appliquer du flux généreusement sur toutes les pattes

5. Avec un fil fin (0.5mm) et une panne biseautée, « traîner » la soudure le long des pattes

6. La tension de surface fait le reste — chaque patte reçoit juste ce qu'il faut

Méthode classique (composant discret)

Pour les résistances, condensateurs, diodes CMS :

1. Étamer un pad

2. Placer le composant avec une pince, souder un côté

3. Souder l'autre côté

4. Reprendre le premier côté pour un joint propre

Retrait d'un composant

Erreurs courantes à éviter

Température trop haute

> « Plus chaud = plus rapide » → FAUX

Une température excessive (>380°C) :

Règle : 300-320°C pour le soudage courant, 340°C max pour les plans de masse.

Pas assez de flux

Le flux n'est pas optionnel. Sans flux :

Appui trop long

Ne dépassez jamais 3-5 secondes sur un pad. Si la soudure ne fond pas, augmentez la température de 10°C plutôt que de rester 30 secondes sur le composant.

Applications en réparation automobile

Remplacement de condensateurs CMS

Les condensateurs céramiques CMS (découplage, filtrage haute fréquence) peuvent se fissurer par vibrations. Remplacement identique en 0805 ou 0603.

Remplacement de résistances de précision

Les diviseurs de tension dans les circuits de mesure de jauge (température, carburant) dérivent avec l'âge. Remplacement par des résistances 1% CMS.

Circuit intégré défaillant

Le remplacement d'un CI en SOIC-8 ou SOIC-16 est courant : régulateurs de tension, drivers de LED, ampli-op de mesure.

Notre équipement

Chez Breztek, nous utilisons :

Chaque réparation est photographiée sous microscope avant et après — preuve de qualité incluse dans le rapport.
